执行标准
Q/321011KLA209氟塑料绝缘耐高温电力电缆、TICW3-2009额定电压0.6/1kV氟塑料绝缘氟塑料护套电力电缆。
特点用途
本产品适用于交流额定电压0.6/1kV 及以下作固定敷设用输配线路、动力传输。具有耐高温、油、耐腐蚀、耐酸碱及腐蚀性气体、防水等特性，高温环境电气性能稳定，载流量大，抗老化性能优越，使用寿命长，广泛用于冶金、电力、石化、大型建筑、汽车制造等行业。
使用特性
交流额定电压：Uo/U 0.6/1kV
最高工作温度：聚全氟乙丙烯（F46）绝缘不超过200℃，聚四氟乙烯（F-4）绝缘不超过250℃。
最低环境温度：氟塑料护套固定敷设-60℃，非固定敷设-15℃
电缆安装敷设温度应不低于0℃。
电缆允许弯曲半径：单芯电缆最小为电缆外径的15倍；多芯电缆最小为电缆外径的10倍。
型号及产品名称
| 型号 | 产品名称 | 正常温度℃ |
| FF46 | 氟塑料绝缘和护套电力电缆 | -60-200 |
| FF46-22 | 氟塑料绝缘和护套钢带铠装电力电缆 | -60-200 |
| FF46P | 氟塑料绝缘和护套铜编织屏蔽电力电缆 | -60-200 |
| Z（A、B、C）-F46(FV) | 氟塑料绝缘阻燃聚氯乙烯护套电力电缆 | -40-105 |
| Z（A、B、C）-F46-22(FV22) | 氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆 | -40-105 |
续表
| 型号 | 产品名称 | 正常温度℃ |
| YGC-F46(FG) | 氟塑料绝缘硅橡胶护套电力电缆 | -60-180 |
| YGC-F46-22(FG22) | 氟塑料绝缘钢带铠装硅橡胶护套电力电缆 | -60-180 |
| YVF-F46 | 氟塑料绝缘阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
| YVF-F46-22 | 氟塑料绝缘钢带铠装阻燃丁腈聚氯乙烯护套电力电缆 | -60-105 |
注：软结构电缆在原型中加R，导体线芯中铜丝可以采用镀锡。
代号名称和含义
| 代 号 | 代号含义 |
| 系列代号 | 省略 |
| F(F46) | 聚全氟乙丙烯（F46） |
| VF | 丁腈 |
| G | 硅橡胶 |
| Z（A、B、C）-V | 阻燃聚氯乙烯（分阻燃70℃，90℃，105℃三种） |
| 22 | 钢带铠装PVC外护 |
| 32 | 细钢丝铠装PVC外护 |
| P | 铜丝编织屏蔽 |
| R | 多股绞合软导体 |
技术指标
成品电缆导体直流电阻符合GB/T3956规定
20℃时绝缘电阻不小于500MΩ/km
成品电缆经受交流50Hz 3.5kV/5min电压试验不击穿。

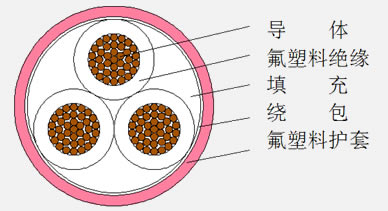

结构示意图
产品特性
该产品绝缘使用氟塑料，克服了氟塑料不易加工的技术难点，利用氟塑料稳定性能强的特点，电缆具有耐高温、耐酸碱、耐油、耐腐蚀等优点。此外氟塑料电气性能稳定，可用广泛应用于电力、石化、汽车制造等行业。
