执行标准
GB/T12706.2、GB/T12706.3
产品用途
本产品适用于额定电压35kV及以下的高压电力线路输配电路。
使用特性
电缆导体的最高额定温度为90℃，短路时（最长持续时间不超过5S），电缆导体的最高温度不超过250℃。
敷设电缆时的环境温度应不低于0℃，低于0℃应先预热。
敷设时允许弯曲半径：单芯电缆不小于电缆外径15倍；多芯电缆不小于电缆外径的10倍。
型号及名称
| 型号 | 名 称 | 适用范围 | |
| 铜芯 | 铜芯 | ||
| YJV | YJLV | 交联聚乙烯绝缘聚氯乙烯护套电力电缆 | 敷设在室外隧道、电缆沟、混凝土管道及松散土壤中敷设，电缆不能承受机械外力作用，但可以经受一定的牵引力。 |
| YJV22 | YJLV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 | 敷设在地下，电缆能承受机械外作用力，但不能承受大的拉力。 |
| YJV32 | YJLV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 | 敷设在室内、隧道内及矿井中。电缆能承受机械外力作用并能承受相当大的拉力。 |
| YJV42 | YJLV42 | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 | 可在垂直地段、室内、隧道内及矿井中敷设，电缆能承受大的机械外力作用，并能承受很大的拉力。 |
注：1）型号含阻燃型。
2）单芯电缆不允许敷设在磁性管道中。
3）根据用户需求，可生产无卤低烟电力电缆。
4）必须注明阻燃的类别，如A类，就必须在阻燃“ZR”后面加上A字样，写成“ZRA”，A类一般安装于苛刻的阻燃场所。B类、C类以此类推，如不注明将按ZRC阻燃制造（ZR即代表ZRC）。
产品特点：
交联聚乙烯绝缘电缆按照阻燃性能分为：普通交联聚乙烯绝缘电缆和阻燃交联聚乙烯绝缘电缆。普通交联聚乙烯绝缘电缆技术上因使用国内先进的光交联技术和三层共挤技术，所以制作出的电缆具有交联度好、耐高温性能强、可靠性高等特点，可以用于导体工作温度为90℃的电力系统中；阻燃交联聚乙烯绝缘电缆在材料上使用具有阻燃性能的材料，使得电缆具有优异的阻燃特点，该电力电缆可以用于阻燃要求高、环境要求高的场所。

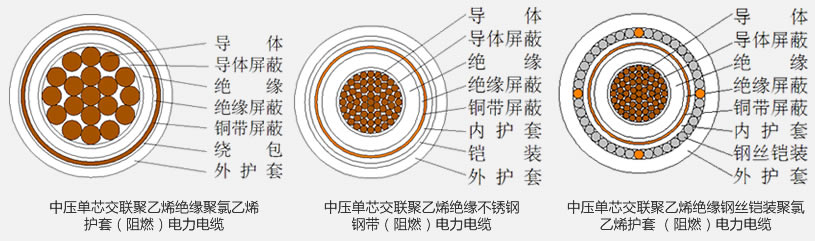

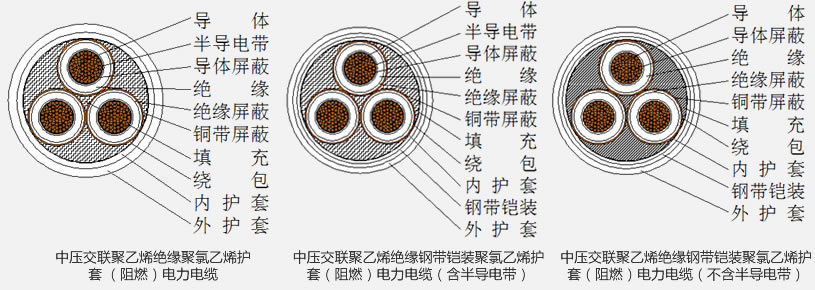

结构示意图
产品规格
| 型 号 | 芯 数 | 额定电压kV | |||||
| 铜 芯 | 铝 芯 | 3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 26/35 18/30 18/20 | |
| 标称截面 mm2 | |||||||
| YJV YJY YJV22 YJV32 YJV33 YJV42 YJV43 | YJLV YJLY YJLV22 YJLV32 YJLV33 YJLV42 YJLV43 | 1 | 10-630 10-630 10-630 10-630 10-630 10-630 10-630 | 16-630 16-630 16-630 16-630 16-630 16-630 16-630 | 25-630 25-630 25-630 25-630 25-630 25-630 25-630 | 35-630 35-630 35-630 35-630 35-630 35-630 35-630 | 50-630 50-630 50-630 50-630 50-630 50-630 50-630 |
| YJV YJY YJV22 YJV23 YJV32 YJV33 YJV42 YJV43 | YJLV YJLY YJLV22 YJLV23 YJLV32 YJLV33 YJLV42 YJLV43 | 3 | 10-630 10-630 10-630 10-630 10-630 10-630 10-630 10-630 | 16-630 16-630 16-630 16-630 16-630 16-630 16-630 16-630 | 25-630 25-630 25-630 25-630 25-630 25-630 25-630 25-630 | 35-630 35-630 35-630 35-630 35-630 35-630 35-630 35-630 | 50-630 50-630 50-630 50-630 50-630 50-630 50-630 50-630 |
注：1）型号含阻燃型、低烟无卤型。
2）单芯电缆铠装应采用非磁性材料。
