硅橡胶绝缘和护套控制电缆

执行标准

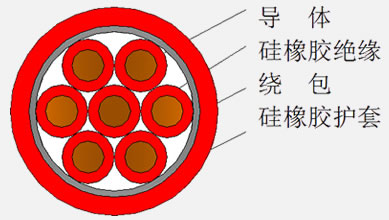

硅橡胶绝缘护套控制电缆结构图.jpg Q/321011KLA203 TICW5-2009
特点及用途
本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接或信号传输，电缆具有较好的热稳定性，能在高温、高寒环境中保持良好的电性能和柔软性，适合冶金、电力、石化等行业具有移动耐温防腐等特殊要求场合使用。
使用特点
1、交流额定电压：Uo/U450/750V
2、最高工作温度：180℃
3、最低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃。
4、电缆安装敷设温度应不低于-25℃
5、电缆允许弯曲半径：非铠装电缆最小为电缆外径的6倍。
基本型号及产品名称

型号产品名称KGG硅橡胶绝缘和护套控制电缆KGGR硅橡胶绝缘和护套控制软电缆KGGP硅橡胶绝缘和护套铜丝编织屏蔽控制电缆KGGRP硅橡胶绝缘和护套铜丝编织屏蔽控制软电缆KGGRP1硅橡胶绝缘和护套镀锡编织屏蔽控制软电缆

注：1、如需阻燃型硅橡胶电缆，型号前加阻燃标识。
2、导体线芯中铜丝可以采用镀锡。
代号名称和含义

项目代号说明阻燃特性Z（A、B、C）阻燃硅胶护套系列代号K控制电缆绝缘材料G硅橡胶护套材料G硅橡胶VF丁腈聚氯乙烯屏蔽材料P铜丝编织屏蔽P1镀锡铜丝屏蔽导体结构A单股导体B7股绞合导体R多股绞合导体

主要技术指标
1、成品电缆导体直流电阻（符合GB3956规定）。
2、成品电缆20℃时绝缘电阻不小于1500MΩ·KM。
3、成品电缆经受交流50Hz3.5kV/5min电压试验不穿。
